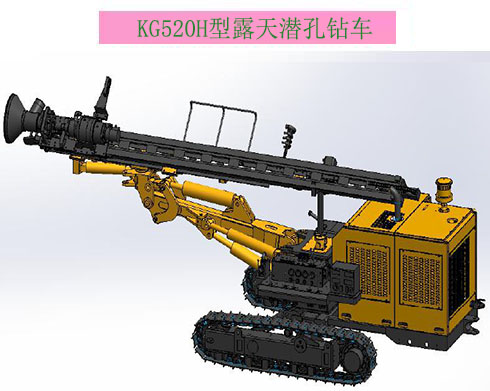

KG520/KG520H型露天潜孔钻车是在KG940A/KGH6钻车基础上进行升级改进的一款设备。配备 有玉柴股份四缸国三发动机。采用钢板折边履带架和工程四轮一带，带履带调平，柱塞双速行走马达， 提高工作压力，增加其爬坡性能。增大俯仰和举臂油缸，满足其极限位置使用要求。采用单马达减速 器回转，增大回转扭矩和转速，采用推进马达和链条推进提升，提高提升力和可靠性。加大集尘器， 提高吸尘效果。罩壳采用加厚型材折边，增加其强度和刚性。增加起吊吊环，方便装卸吊装。
KG520/KG520H型露天潜孔钻车技术参数
| 钻车型号 | KG520/KG520H | 回转扭矩 | 3500N•m |
| 凿岩硬度 | f=8~12 | 回转转速 | 100Rpm |
| 钻孔范围 | Φ105~152mm | 行走速度（双速） | 0~4Km/h |
| 经济钻孔深度 | 25m | 滑架俯仰角度 | 俯135°仰50°共185° |
| 整车重量(不含集尘） | 6800Kg | 滑架摆动角度 | 左50°右50°共145° |
| 离地间隙 | 440mm | 钻臂俯仰角度 | 俯50°仰25°共75° |
| 爬坡能力 | ≤30° | 钻臂摆动角度 | 左45°右45°共90° |
| 耗气量 | 15～22m3/min | 滑架补偿长度 | 900mm |
| 配套动力 | 玉柴股份4DKC2G3-100 | 履带调平角度 | ±10 ° |
| 动力参数 | 70KW/2200r/min | 配套钻杆 | Φ76×3m或Φ89×3m |
| 提升方式 | 马达+滚子链 | 外形尺寸(不含集尘） | 6800×2200×2850mm |
| 提升力 | 25KN | 高水平孔高度 | 2850mm |
| 推进行程 | 4150m | 低水平孔高度 | 350mm |
| 零部件名称 | 参数及基本信息 | 备 注 |
| 配套钻杆 | Φ76×3m | 7支 |
| 冲击器 | 45A（4吋） | 1只 |
| 钻头 | Φ115 | 1只 |
| 动力部件 |
玉柴国三四缸4DKC2G3-100 | 玉柴股份，带三联泵输出 |
| 100KW/2200r/min | ||
| 行走部件 |
双速柱塞行走马达 | 履带宽度254，节距135， 工作压力16MPa |
| 工程履带板+折边履带架 | ||
| 带履带调平 | ||
| 动力输出 |
齿轮油泵CBY-50/32/32-B1FQ，直联输出，32集尘 | CBY-40/40/20-B1FQ，不带集尘用 |
| CBW-F320-CLHL，取力口输出， | 推进 | |
| 回转器 |
回转马达J6K-310 | 马达+行星减速器, 工作压力压力14Mpa |
| 回转扭矩3500N•m | ||
| 回转转速100Rpm | ||
| 推进机构 |
推进马达+滚子链 | 推进马达,工作压力14MPa |
| 提升力25KN | ||
| 集尘器 |
RDC-140B | 钻车型号为KG520H |
| 集尘马达排量10mm/r |
