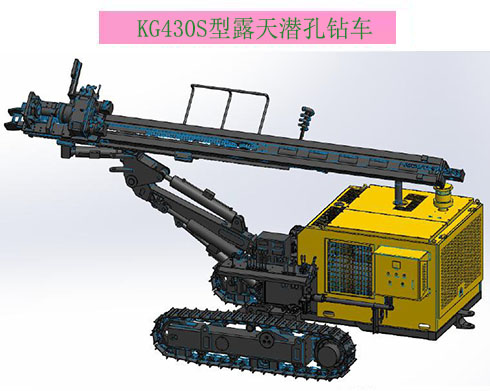

KG430S/KG430SH型露天潜孔钻车是在KG935S钻车基础上进行升级改进的一款设备。该款钻车配备柴油机和电动机两种独立的系统，可分开操作。采用折边履带架和工程四轮一带，柱塞行走马达，带履带调平，提高工作压力，增加其爬坡性能。增大俯仰和举臂油缸，满足其极限位置使用要求。采用双马达减速器回转，增大回转扭矩和转速，加大提升油缸缸径和链条，提高提升力和可靠性。罩壳采用加厚型材折边，增加其强度和刚性。增加起吊吊环，方便装卸吊装。 KG430SH钻车为带集尘器钻车，其柴油机动力和电动机动力都可驱动集尘器，方便不同用户选择。
KG430S/KG430SH型露天潜孔钻车技术参数
| 钻车型号 | KG430S/KG430SH | 回转扭矩 | 4500N•m |
| 凿岩硬度 | f=8~12 | 回转转速 | 90Rpm |
| 钻孔范围 | Φ90~152mm | 行走速度 | 0~2.5Km/h |
| 经济钻孔深度 | 25m | 滑架俯仰角度 | 俯135°仰0°共135° |
| 整车重量（不含集尘） | 5800Kg | 滑架摆动角度 | 左91°右5°共96° |
| 离地间隙 | 515mm | 钻臂俯仰角度 | 俯55°仰15°共75° |
| 爬坡能力 | ≤30° | 钻臂摆动角度 | 左45°右45°共90° |
| 耗气量 | 13～20m3/min | 滑架补偿长度 | 900mm |
| 配套动力 | 玉柴4DKC4G2-80 | 调平角度 | ±10 ° |
| 动力参数 | 58KW/2200r/min | 配套钻杆 | Φ76×3m |
| 提升方式 | 油缸+滚子链 | 外形尺寸（不含集尘） | 6000×2250×2700mm |
| 提升力 | 40KN | 高水平孔高度 | 3150mm |
| 推进行程 | 3980mm | 低水平孔高度 | 350mm |
| 电动机型号 | Y250M-4 | 电动机参数 | 55KW/1460r/min |
| 零部件名称 | 参数及基本信息 | 备 注 |
| 配套钻杆 | Φ76×3m | 7支 |
| 冲击器 | 45A（4吋） | 1只 |
| 钻头 | Φ115 | 1只 |
| 动力部件 |
玉柴国三柴油机四缸4DKC4G2-80，电动机型号Y250M-4 | 玉柴股份，带传动箱输出 |
| 柴油机参数58KW/2200r/min，电动机参数55KW/1460r/min | ||
| 行走部件 |
柱塞行走马达2000，可选配双速马达，快行走3Km/h | 履带宽度254，节距135， 工作压力16MPa |
| 工程履带板+折边履带架 | ||
| 带履带调平 | ||
| 动力输出 |
柴油机2-CBN-F550-BFHL,传动箱输出;CBW-F320-CLHL，取力口输出， | 3只，柴动动力 |
| 电动机CBNL-F550/F520-BFHL， CBN-F550-BFHL,传动箱输出,20供集尘 | 2只，电动动力 | |
| 回转器 |
回转马达J6K-490 | 双马达+减速器, 工作压力14MPa |
| 回转扭矩4500N•m | ||
| 回转转速90Rpm | ||
| 推进机构 |
油缸+滚子链 | 推进油缸Φ90×Φ80×Φ55, 工作压力16MPa |
| 提升力40KN | ||
| 集尘器 |
RDC-90 | 钻车型号为KG430SH |
| 集尘马达排量5mm/r |
