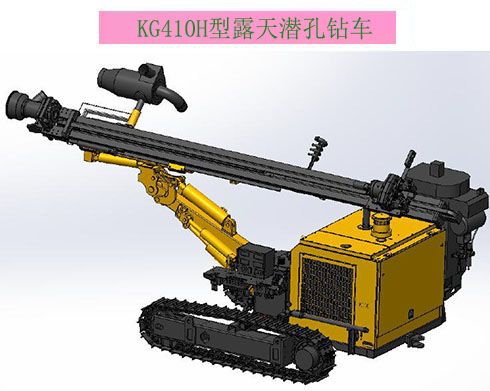

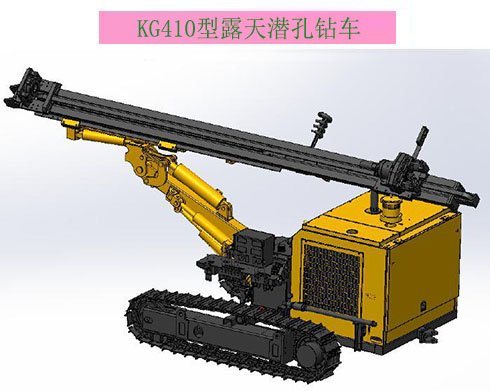

KG410/KG410H型露天潜孔钻车是在YC726钻车基础上升级改进的一款设备。配备有玉柴四缸国三 发动机。采用钢板折边履带架和工程四轮一带，柱塞行走马达，提高工作压力，增加其爬坡性能。增大俯仰和举臂油缸，满足其极限位置使用要求。加固导轨和增加滑板上下耐磨块，延长使用寿命。采用双马达回转，增大回转扭矩和转速，加大提升油缸和链条，提高提升力和可靠性。罩壳采用加厚型材折边，增加其强度和刚性。增加起吊吊环，方便装卸吊装。 KG410H潜孔钻车采用双捕尘油缸，工作时更可靠。
KG410/KG410H型露天潜孔钻车技术参数
| 钻车型号 | KG410/KG410H | 回转扭矩 | 1800N•m |
| 凿岩硬度 | f=8~12 | 回转转速 | 120Rpm |
| 钻孔范围 | Φ90~115mm | 行走速度 | 0~2.5Km/h |
| 经济钻孔深度 | 25m | 滑架俯仰角度 | 俯135°仰50°共185° |
| 整车重量（含集尘） | 4700Kg | 滑架摆动角度 | 左100°右45°共145° |
| 离地间隙 | 280mm | 钻臂俯仰角度 | 俯50°仰25°共75° |
| 爬坡能力 | ≤30° | 钻臂摆动角度 | 左44°右45°共89° |
| 耗气量 | 10～17m3/min | 滑架补偿长度 | 900mm |
| 配套动力 | 玉柴4DKC4G2-80 | 配套钻杆 | Φ64×3m或Φ76×3m |
| 动力参数 | 58KW/2200r/min | 外形尺寸(不含集尘） | 6000×2100×2000mm |
| 提升方式 | 油缸+板式链 | 高水平孔高度 | 2840mm |
| 提升力 | 40KN | 低水平孔高度 | 350mm |
| 推进行程 | 3980m |
| 零部件名称 | 参数及基本信息 | 备 注 |
| 配套钻杆 | Φ76×3m | 7支 |
| 冲击器 | 45A（4吋） | 1只 |
| 钻头 | Φ115 | 1只 |
| 动力部件 |
玉柴国三四缸4DKC4G2-80 | 玉柴股份，带双联泵或传动箱输出 |
| 58KW/2200r/min | ||
| 行走部件 |
柱塞行走马达2000 | 履带宽度254，节距135，工作压力16MPa， 可选配双速行走马达，快行走3.5公里/小时 |
| 工程履带板+折边履带架 | ||
| 不带调平 | ||
| 动力输出 |
齿轮油泵CBQL-F532/F532-CFH，直联输出 | 1只，带分流阀，供推进回转 |
| CBW-F320-CLHL，取力口位置输出 | 1只，供集尘，KG410H用 | |
| 回转器 |
回转马达J2K-160 | 双马达+减速器,工作压力14MPa |
| 回转扭矩1800N•m | ||
| 回转转速120Rpm | ||
| 推进机构 |
油缸+板式链 | 推进油缸Φ90×Φ80×Φ55,工作压力16MPa |
| 提升力40KN | ||
| 集尘器 |
RDC-90 | 钻车型号为KG410H |
| 集尘马达排量5mm/r |
